Ausstattung

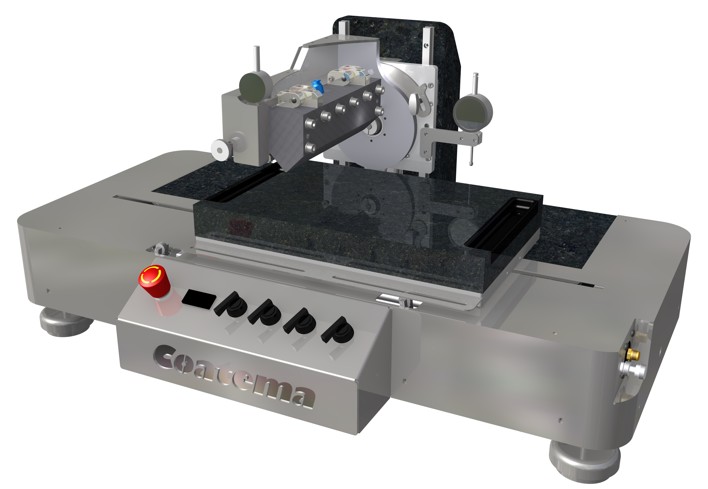

Test Solution Coater

05 Coatema Test Solution S2S 03

Auftragssystem
Rakel
Breitschlitzdüse
Commabar

Arbeitsbreite
DIN A4 (297 x 210 mm)

Geschwindigkeit
0 – 4 m/min.

Spannungsversorgung
230 V, 50 Hz

Auslegung
IP54

Abmessungen (LxBxH)
1.100 mm x 580 mm x 530 mm

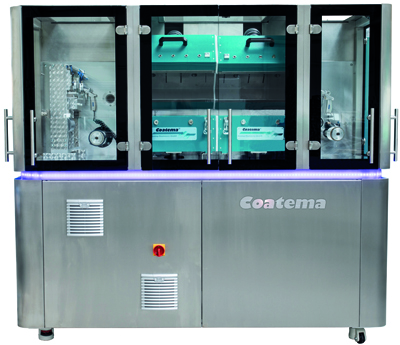

Test Solution R2R

05 Coatema TR01 01 freigestellt

Auftragssystem
Rakel
Breitschlitzdüse
Commabar

Arbeitsbreite
100 mm

Walzenbreite
150 mm

Geschwindigkeit
0,1 – 5 m/min.

Bewegrichtung
unidirektional

Wickeldurchmesser
max. 150 mm

Spannungsversorgung
400 V, 50 Hz AC, CWW-32 A, 5P, 6h

Auslegung
IP54

Druckluft
min. 6 bar

Abmessungen (LxBxH)
2.200 mm x 1.000 mm x 2.000 mm

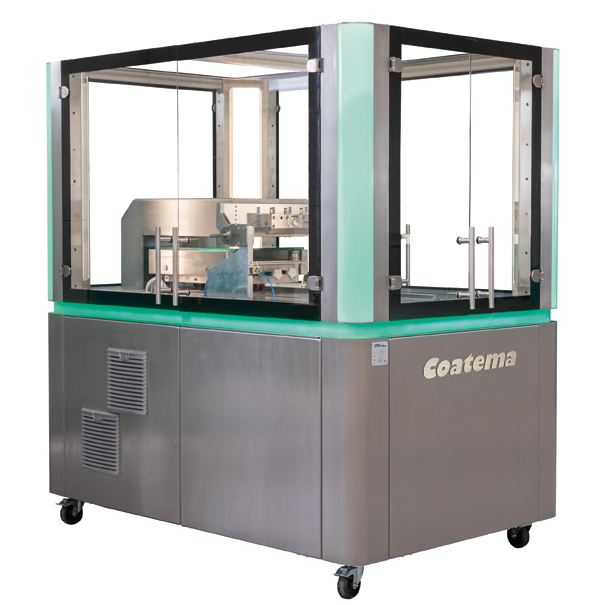

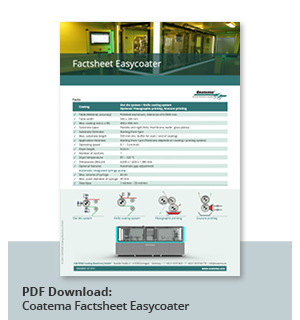

Easycoater

05 Coatema Easycoater

Auftragssysteme
Rakel
Breitschlitzdüse
Sieb

Arbeitsbreite
max. 360 mm x 360 mm

Geschwindigkeit
ca. 0,4 – 4 m/min.

Kanaltemperatur
max. 120°C

Auslegung
IP 54 / EEx

Abmessungen (LxBxH)
1.900 mm x 1.220 mm x 1.920 mm

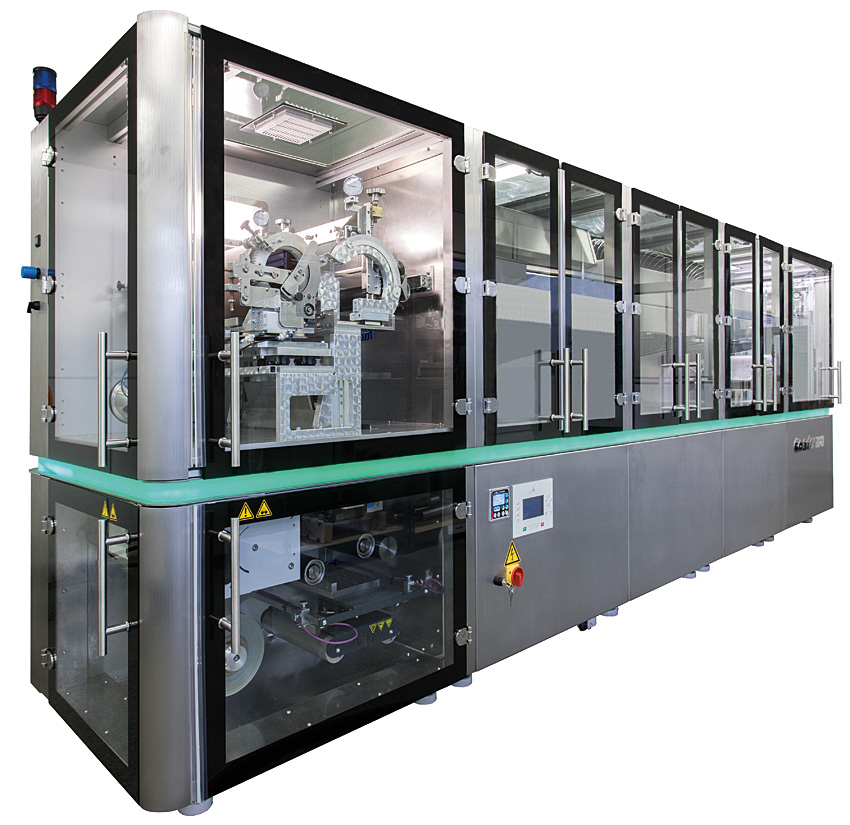

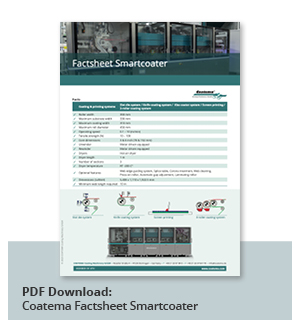

Smartcoater

05 Coatema Smartcoater

Auftragssysteme
Rakel
Breitschlitzdüse
Rotationssieb
Gravurwalze
Microroller
Foulard

Arbeitsbreite
300 mm

Walzenbreite
350 mm

Geschwindigkeit
0,1 – 10 m/min.

Zugspannung
10 – 250 N

Trockner
Heißluft

Kanaltemperatur
max. 235°C

Abluft/Stickstoffverbrauch
325 m3/h

Auslegung
Atex / IP54

Abmessungen (LxBxH)
5.500 mm x 1.050 mm x 1.855 mm

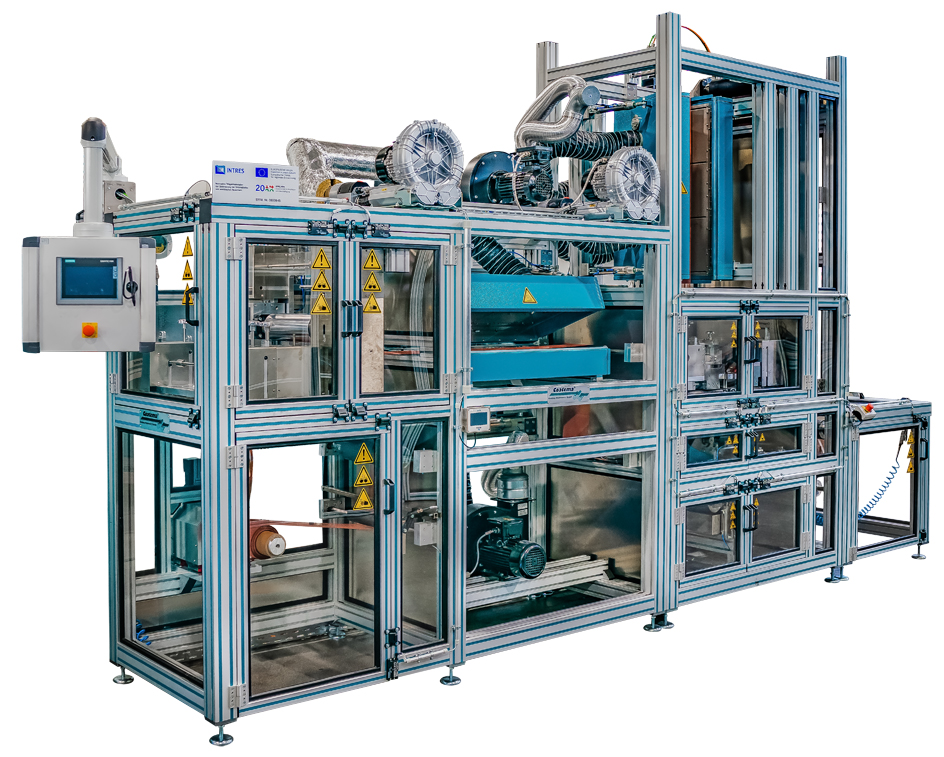

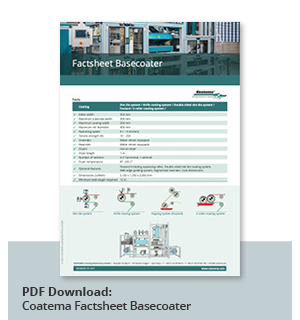

Basecoater

05 Coatema BC57

Auftragssystem
Breitschlitzdüse
Rotationssieb
Foulard
2-Walzenauftrag

Arbeitsbreite
300 mm

Walzenbreite
350 mm

Geschwindigkeit
0,1 – 5 m/min.

Zugspannung
25 – 250 N

Trockner
Heißluft

Kanaltemperatur
max. 235°C

Abmessungen (LxBxH)
5.100 mm x 1.350 mm x 3.000 mm

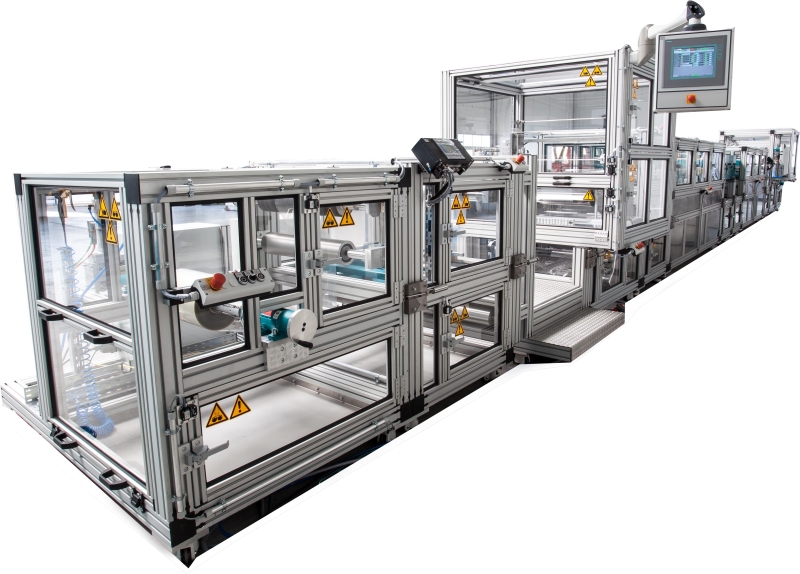

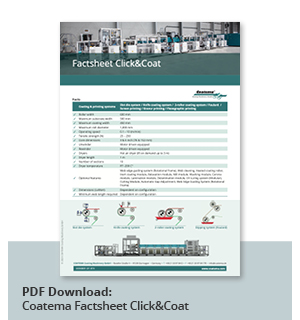

Click&Coat®

05 Coatema ClickCoat

Auftragssysteme
Breitschlitzdüse
Rakel
Kisscoater
Gravurwalze
3-Walzenauftrag
Sieb
Puderstreuer

Arbeitsbreite
500 mm

Walzenbreite
600 mm

Geschwindigkeit
0,1 – 10 m/min

Zugspannung
10 – 250 N

Trockner
Heißluft (UV, IR auf Anfrage)

Kanaltemperatur Umluft
RT – 235 °C

Abluft/Stickstoffverbrauch
ca. 1.500 m3/h

Auslegung
Atex / IP54

Abmessungen (LxBxH)
je nach Zusammenstellung

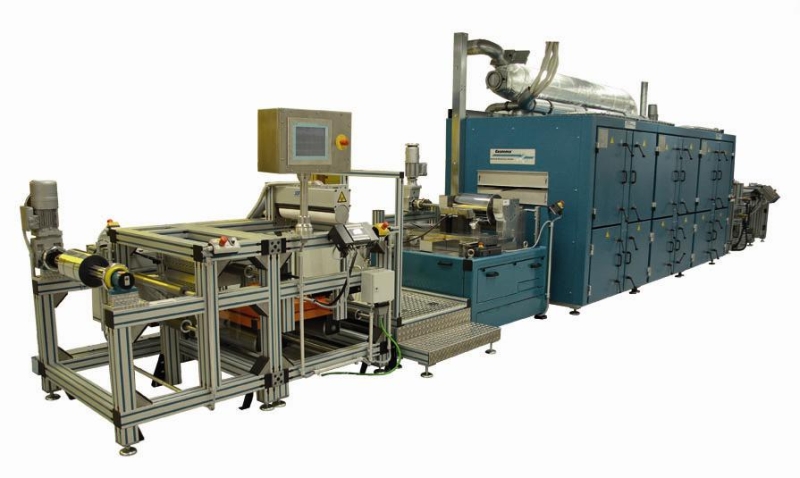

Linecoater

05 Coatema Linecoater21 frei

Auftragssystem
Reverse Commabar

Arbeitsbreite
700 mm

Walzenbreite
800 mm

Geschwindigkeit
3 – 30 m/min.

Zugspannung
100 – 1.000 N

Kanaltemperatur
max. 180°C

Umluft
5.000 m3/h

Abluft
5.000 m3/h

Abmessungen (LxBxH)
19.000 mm x 2.500 mm x 2.600 mm

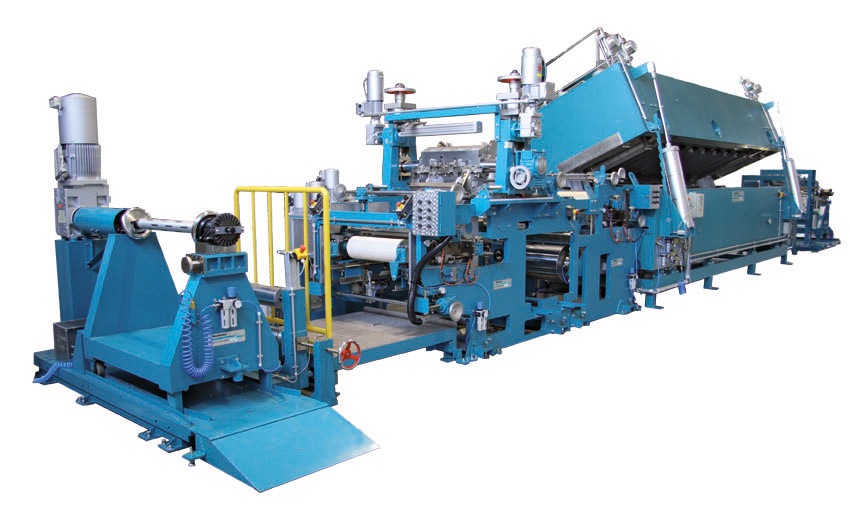

Universal Coater

05 Coatema SM21 frei

Auftragssysteme
2 x 3 Walzenauftragssystem für Materialober- und unterseite
1 x Düsenbeschichtung
1 x Rakel

Arbeitsbreite
500 mm

Walzenbreite
600 mm

Geschwindigkeit
1,0 – 30 m/min

Zugspannung
75 – 3.500 N

Trockner
1) Schwebetrockner Inertbetrieb, Abluft: 2,500 m³/h, Circulating air: 2500 m³/h
2) Heizluft, Abluft: 2,500 m³/h

Kanaltemperatur
1) Schwebetrockner Inertbetrieb: 140°C
2) Heizluft: 235°C

Umluft
2 x 6.000 m3/h

Abluft/Stickstoffverbrauch
270 m3/h

Auslegung
Teilweise Atex / IP54

Abmessungen (LxBxH)
19.000 mm x 3.500 mm x 2.700 mm

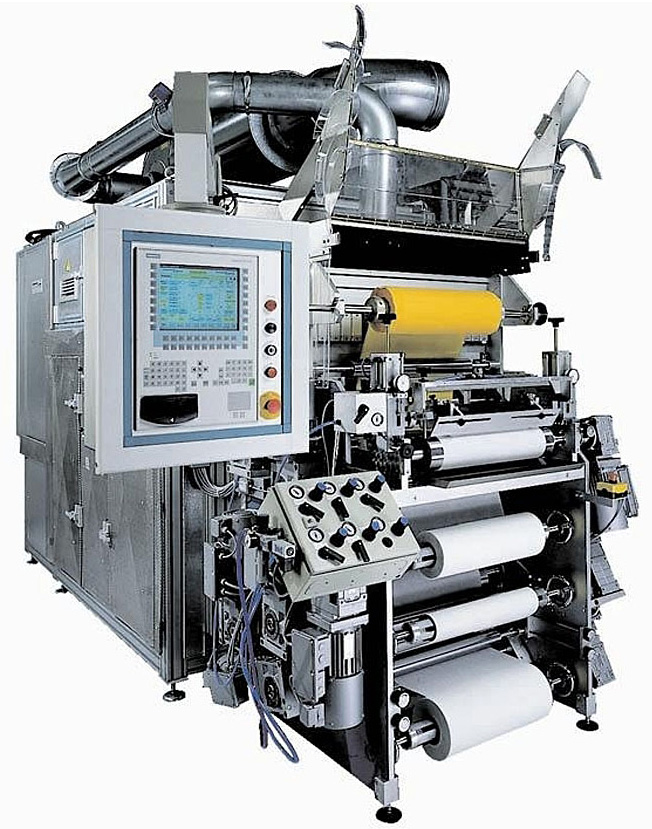

Deskcoater

05 Coatema Deskcoater08

Auftragssysteme
Intermittierende Beschichtung

Arbeitsbreite
500 mm

Walzenbreite
600 mm

Geschwindigkeit
0,2 – 2 m/min.

Zugspannung
25 – 250 N

Trockner
Heizluft

Kanaltemperatur
235 °C

Abluft
ca. 2,500 m3/h

Auslegung
IP54 / EEx

Abmessungen (LxBxH)
4.250 mm x 1.600 mm x 3.100 mm

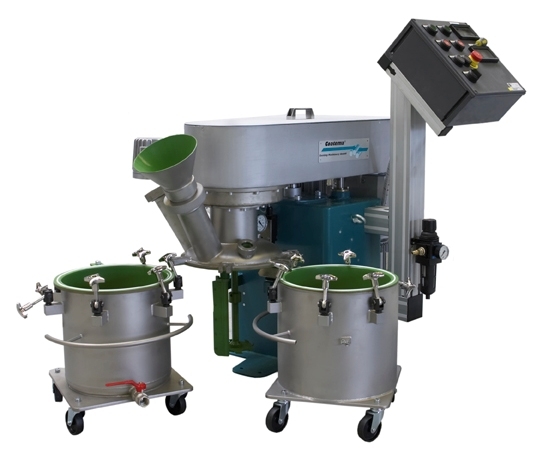

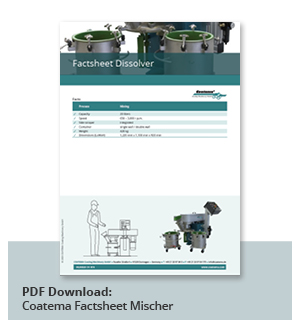

Mischer

05 Coatema Mischer frei

Kapazität
20 Liter

Geschwindigkeit
650 – 3.000 r.p.m.

Randabstreifer
inklusive

Container
single wall / doule wall

Gewicht
420 kg

Abmessungen (LxBxH)
1.220 mm x 1.100 mm x 920 mm
