Linecoater

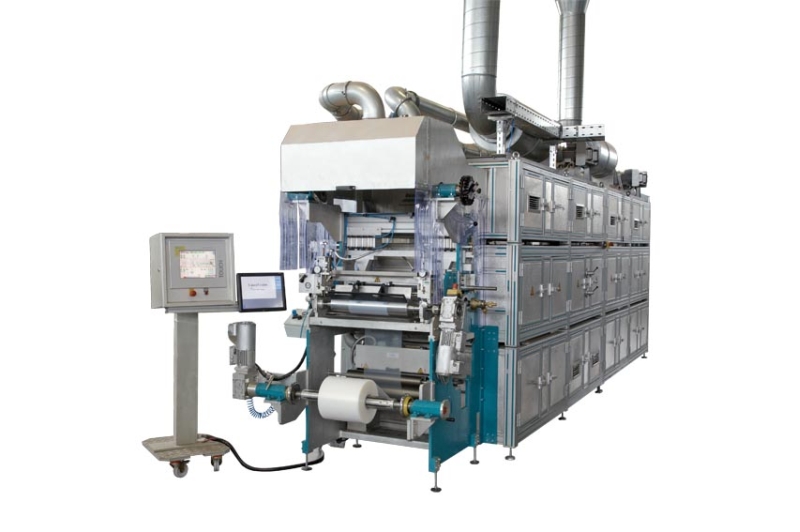

Coatema Linecoater10 freiBeschichtung für den großen Maßstab:
Rolle-zu-Rolle-Pilotanlage nahe am Produktionsmaßstab.

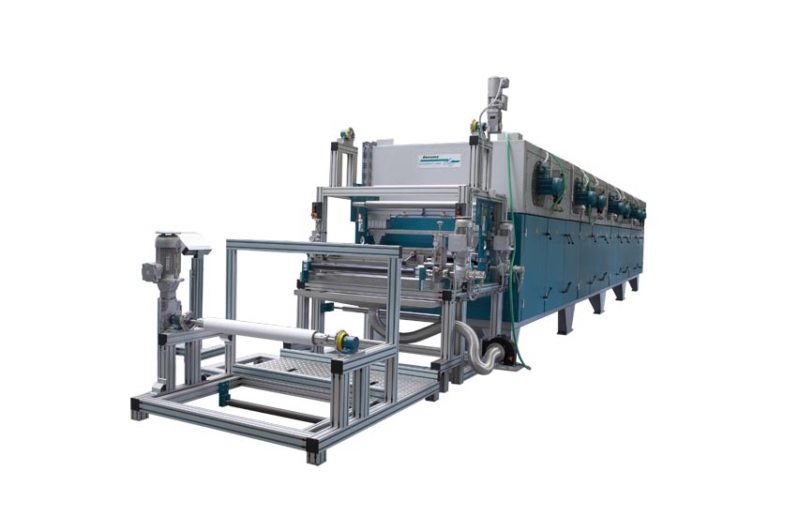

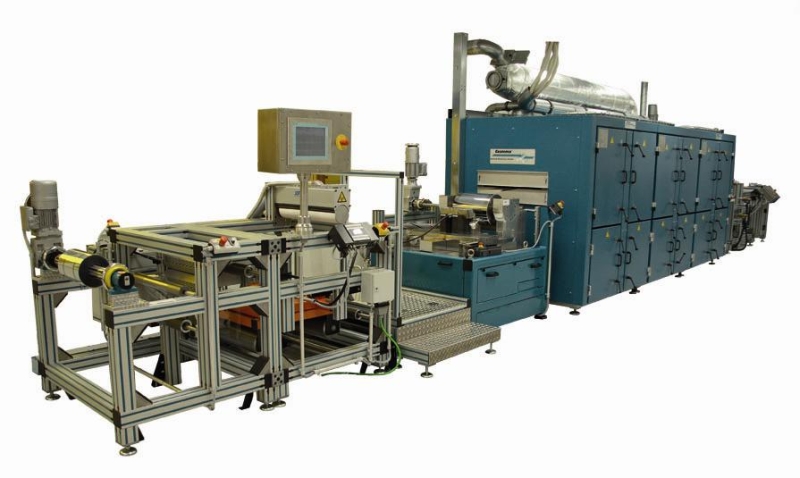

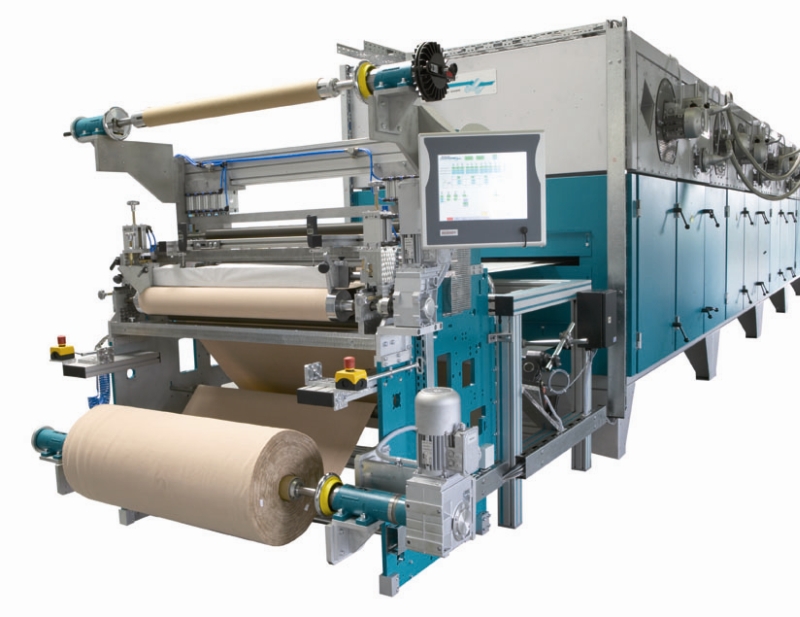

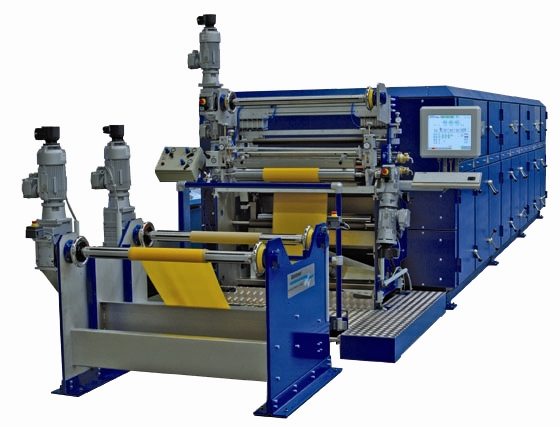

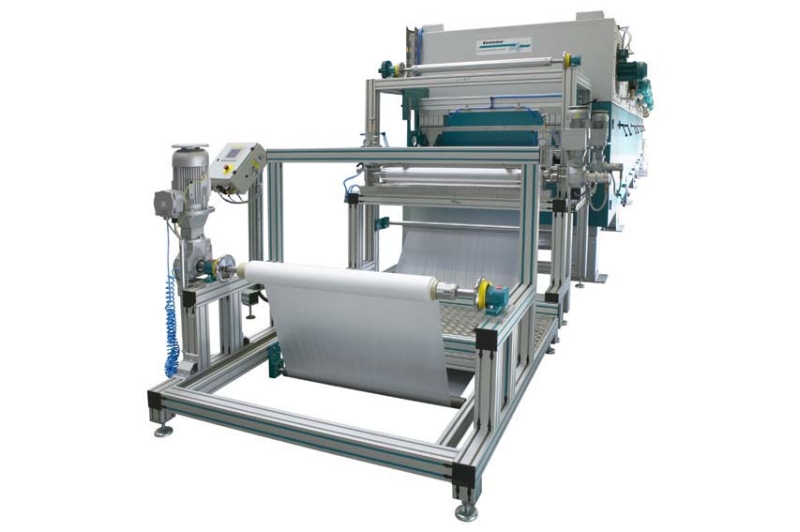

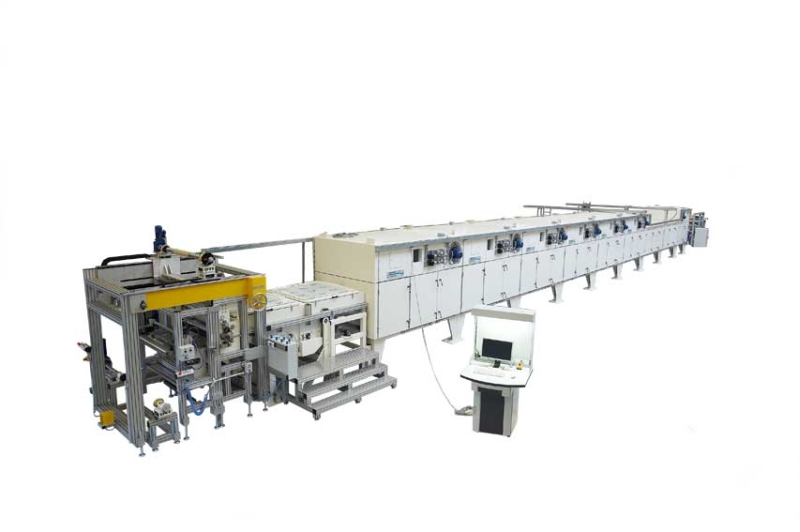

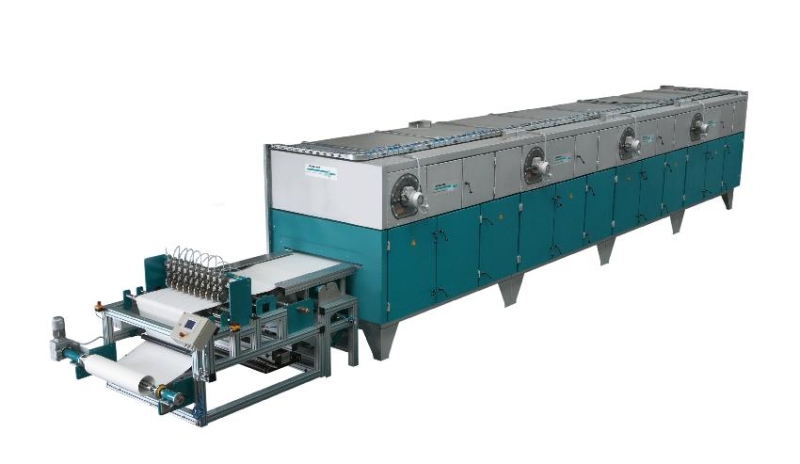

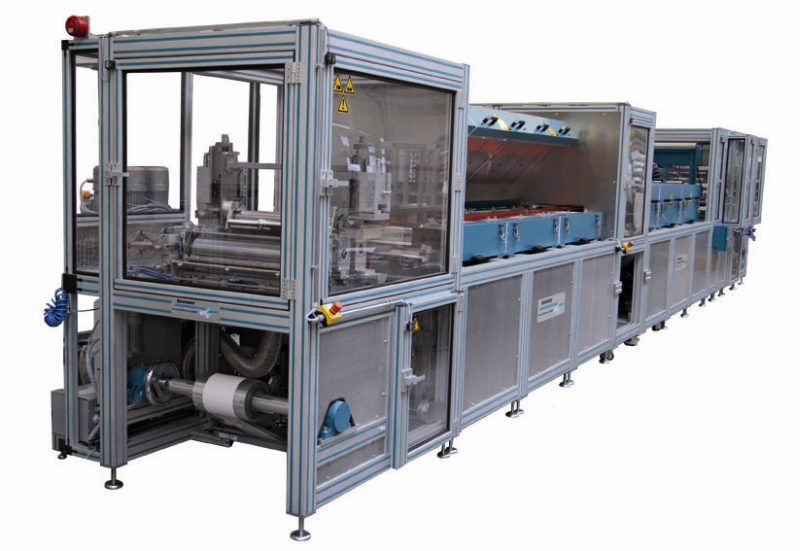

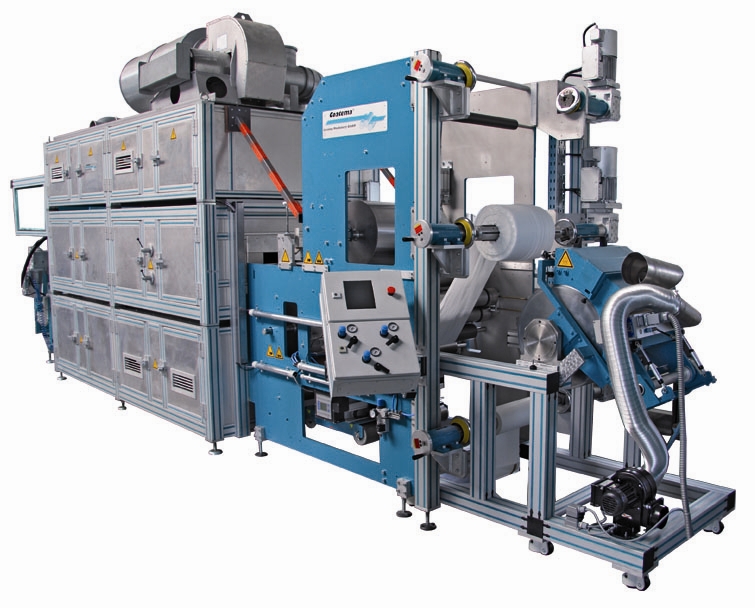

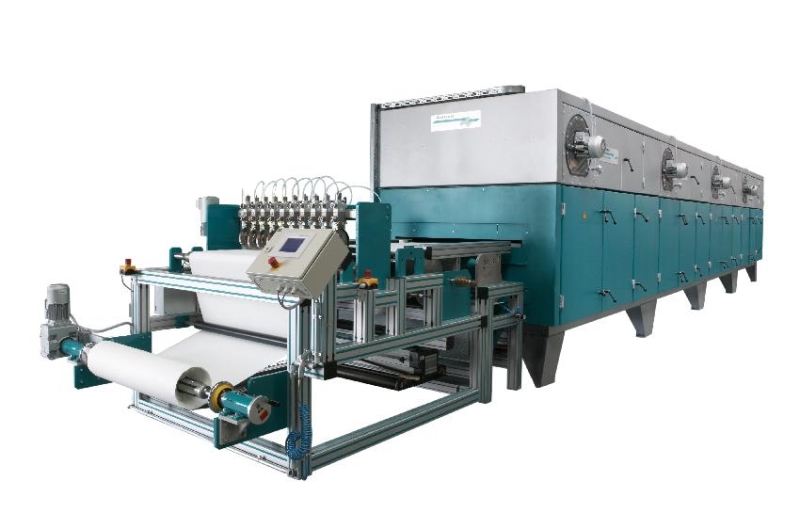

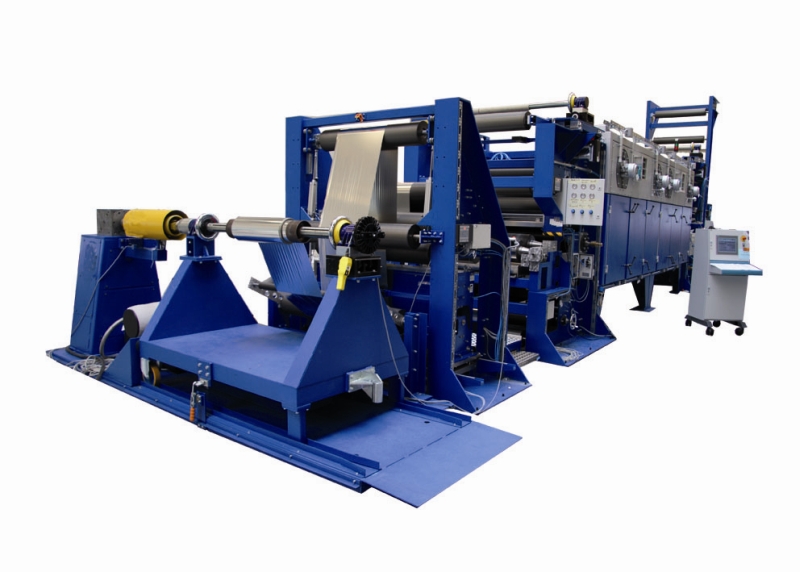

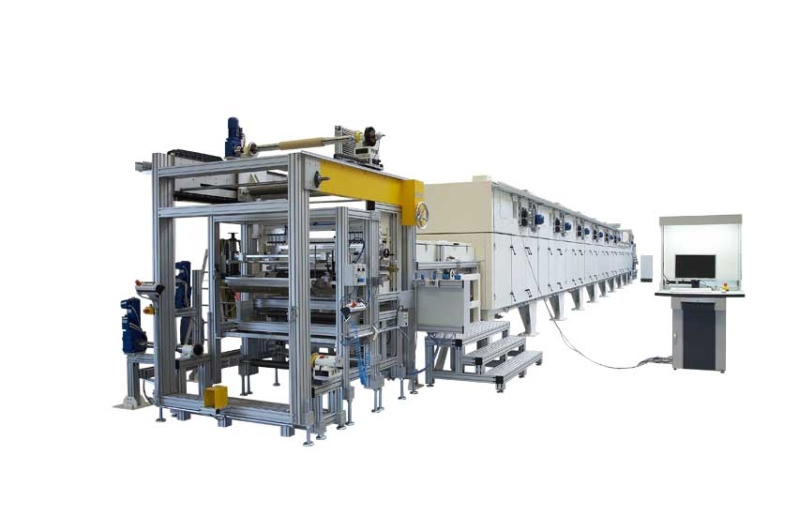

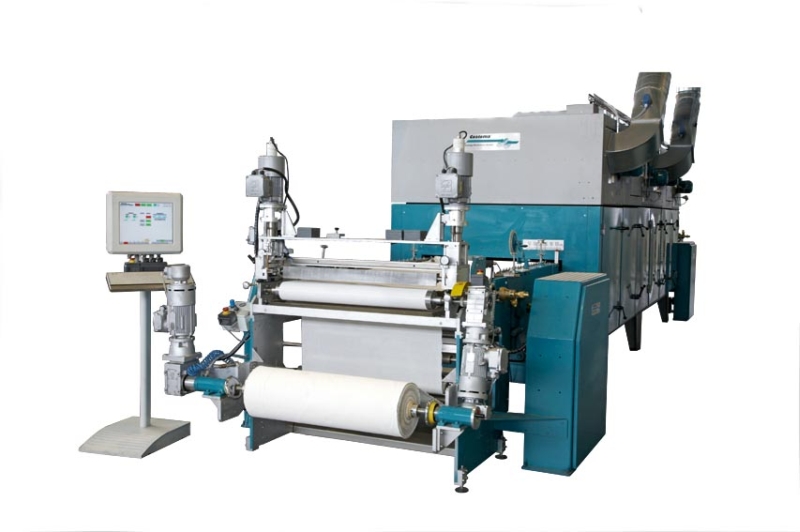

Der Linecoater ist eine Pilotanlage, die Rolle-zu-Rolle-Beschichtungsprozesse sehr nahe am Produktionsmaßstab möglich macht. Insbesondere die 2 000-mm-Trocknersektionen, die in beliebiger Länge aneinander geschaltet werden können, die Vielzahl der modularen Wechselsysteme für die Beschichtung und die vielseitigen Einsatzmöglichkeiten für unterschiedlichste Substrate machen den Linecoater zur Pilotanlage für den großen Maßstab. Integrierte Prozesssteuerung und integriertes Thermalölsystem machen das System zu einer platzsparenden Lösung.

Die Vielzahl von Layouts für die unterschiedlichsten Technologien, die Coatema in den letzten Jahren entwickelte, bieten dem Kunden eine Vielseitigkeit in der Entwicklung von neuen Beschichtungs- und Kaschierlösungen, die einmalig ist.

Arbeitsbreiten: 500 bis 1 000 mm



Benefits

  • Pilot-/Produktionslösung in Arbeitsbreiten von 500 mm bis 1 000 mm
  • Rolle-zu-Rolle – R2R
  • mehr als 30 modulare Auftragssysteme
  • beliebige Trocknerlängen verfügbar
  • thermalölbeheizter 2-Zonen-Trockner pro 3 000-mm-Sektion
  • EEx-Layout erhältlich
  • effiziente Produktion auf einer Arbeitsbreite von 500 mm
  • unterschiedliche Trocknervarianten
  • Sondermaschinenbaulösungen erhältlich
  • Siemens S7-Prozesssteuerung
  • Schaltschrank und Ölgerät integriert (500 mm) oder separat (1 000 mm)


Ausstattungsmöglichkeiten

Auftragssysteme

  • Rakel
  • doppelseitiges Auftragssystem
  • Commabar
  • Kastenrakel-Auftragssystem
  • Gravurwalze
  • 2-Walzen-Beschichtungssystem
  • 3-Walzen-Kombibeschichtungssystem
  • Micro Roller-Auftragssystem
  • 5-Walzen-Auftragssystem
  • Reverse Roller
  • Rotationssiebdruck
  • Imprägnierung
  • Breitschlitzdüse
  • Vorhanggiesser
  • Hotmelt-Breitschlitzdüse
  • Pulverstreuverfahren



Trockner

  • thermalölbeheizter Düsentrocker
  • Schwebetrockner
  • Spannrahmen
  • IR-Trockner
  • NIR-Trockner
  • UV-Systeme
  • inertisierte Systeme möglich



Zusätzliche Wahlmöglichkeiten

  • Trocken-Nass-Kaschierung
  • Spannrahmen verfügbar
  • Kalander bis 20 t
  • Schneideeinheiten für Längs- und Querschnitt
  • QM-Systeme wie Dickenmessung oder Vision-Systeme verfügbar
  • EEx-Layout möglich
  • Prägeeinheit
  • Einstrich, Zweistrich- oder Dreistrichlösungen als Pilotanlagenkonzept möglich
  • Vorbehandlung, z. B. Corona


Anwendungsgebiete

  • Textil
  • Batterie
  • Brennstoffzelle
  • Folie
  • Papier
  • Medizin
  • Solarzellen
  • Prepreg
